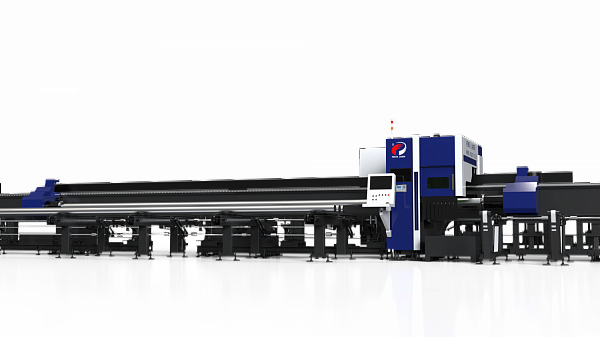

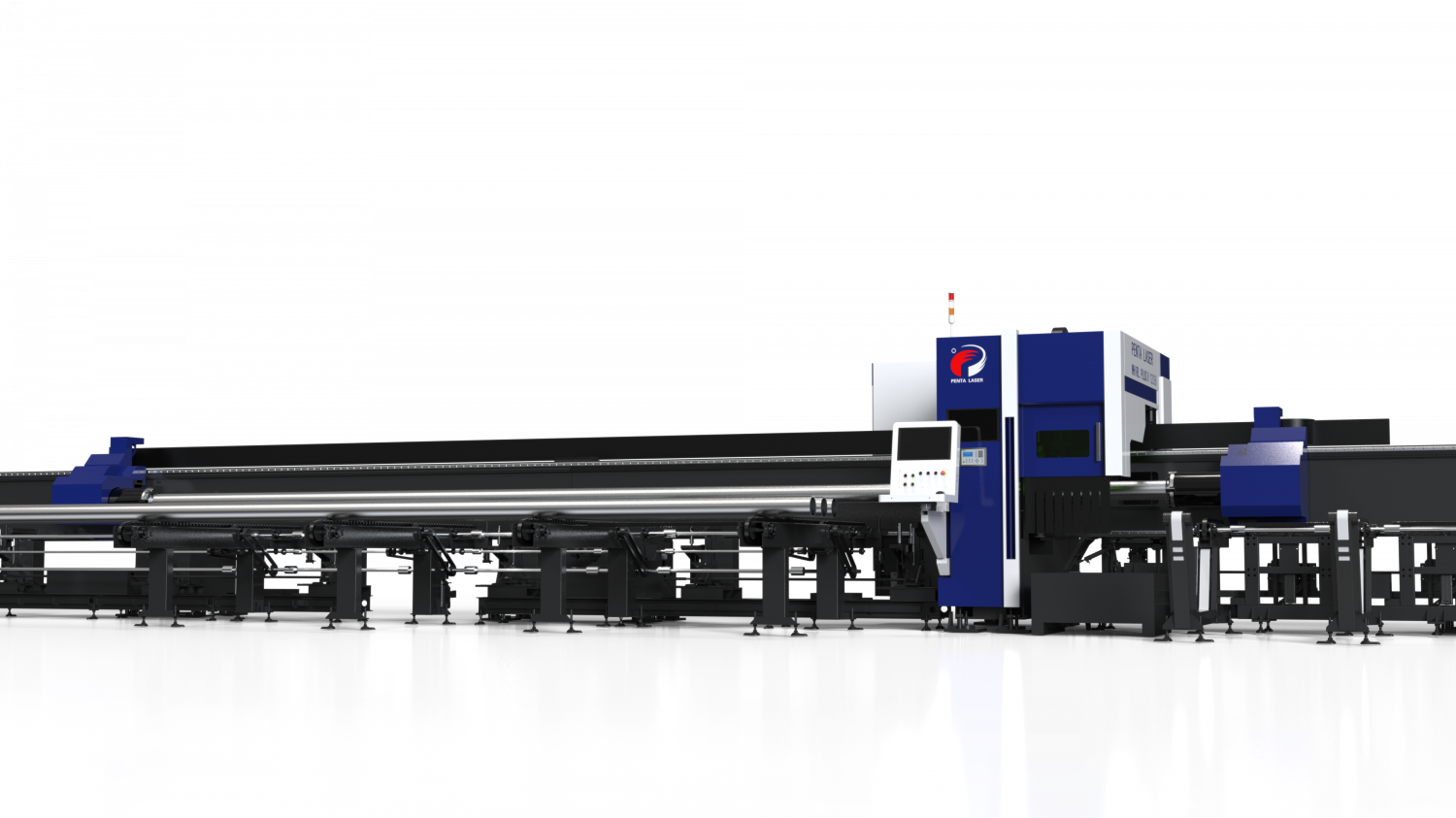

WPС серия для резки труб

Лазерный станок серии WPC предназначен для резки тяжелых труб. Он оснащен специализированным патроном с большим раскрытием и высокой несущей способностью, с максимальной грузоподъемностью 1,2 тонны. Станок оснащен стандартной полуавтоматической системой загрузки. Загрузочная опора оснащена приспособлением с большим усилием зажима для обеспечения центрирования загружаемой заготовки. В зоне подачи заготовка поддерживается плавающим суппортом с сервоуправлением, а в зоне выгрузки детали поддерживаются плоским плавающим суппортом с сервоуправлением. Дополнительно машина может оснащаться наклонно-поворотной головкой для резки под углом.

ДИНАМИКА И ПРОИЗВОДИТЕЛЬНОСТЬ

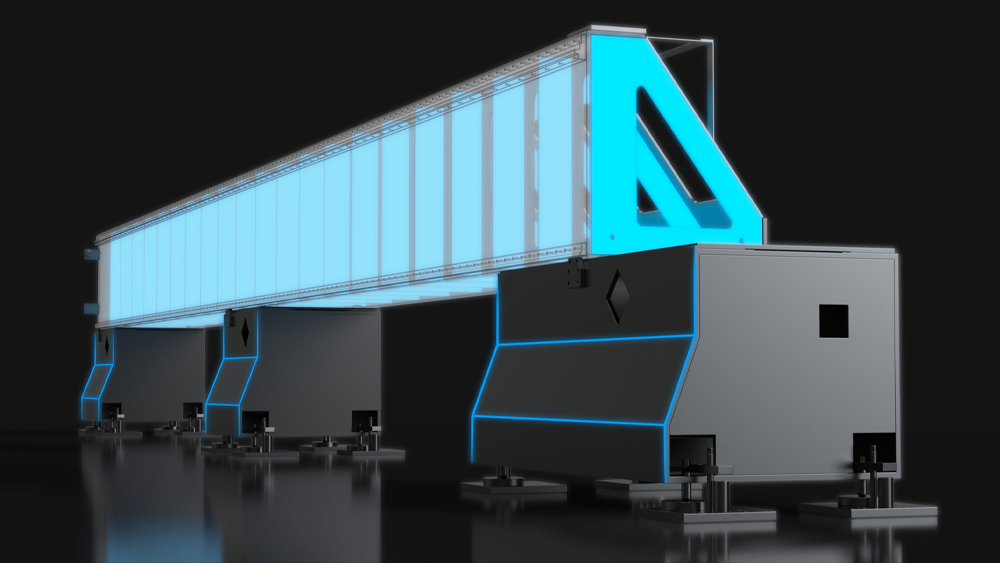

Высокопрочная поперечная балка и точный процесс изготовления обеспечивают динамические характеристики, точность и стабильность станка во время работы. Максимальная скорость линейной оси может достигать 72 м/мин, а максимальная скорость оси вращения - 75 об/мин.




ДИАПАЗОН ПРОФИЛЕЙ

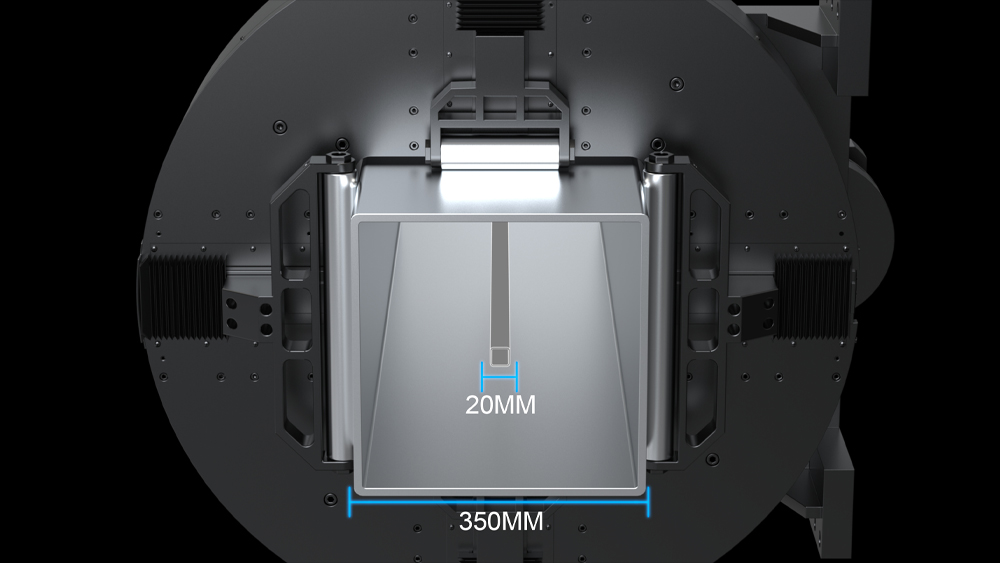

При использовании квадратного патрона максимальный диаметр для резки круглых труб равен максимальному размеру для резки квадратных труб. Диаметр варьируется от 20 мм до 350 мм.

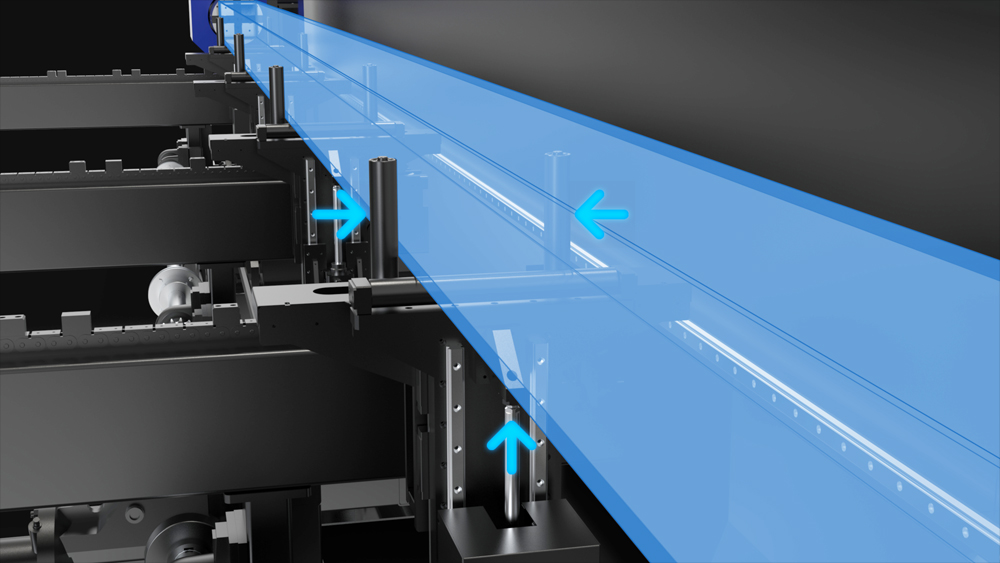

СЕРВО СУППОРТЫ С ПНЕВМАТИЧЕСКИМИ ПРИЖИМНЫМИ ЦИЛИНДРАМИ
Сторона загрузки и сторона выгрузки оснащены высокочувствительными сервоприводными активными опорами для обеспечения стабильности резки труб и повышения точности резки.

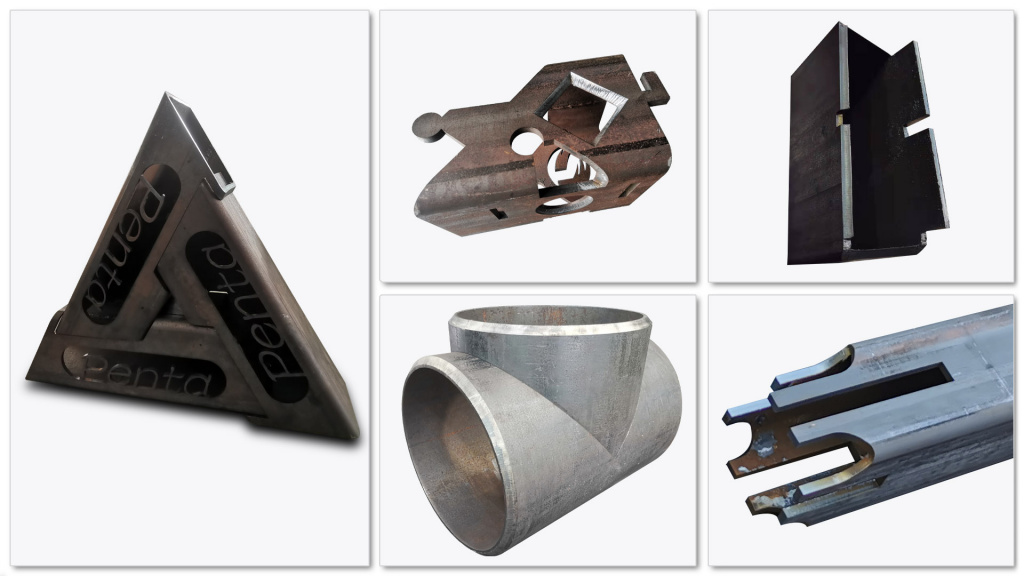

ПРИМЕРЫ ОБРАБОТКИ
Сторона загрузки и сторона выгрузки оснащены высокочувствительными сервоприводными активными опорами для обеспечения стабильности резки труб и повышения точности резки.
