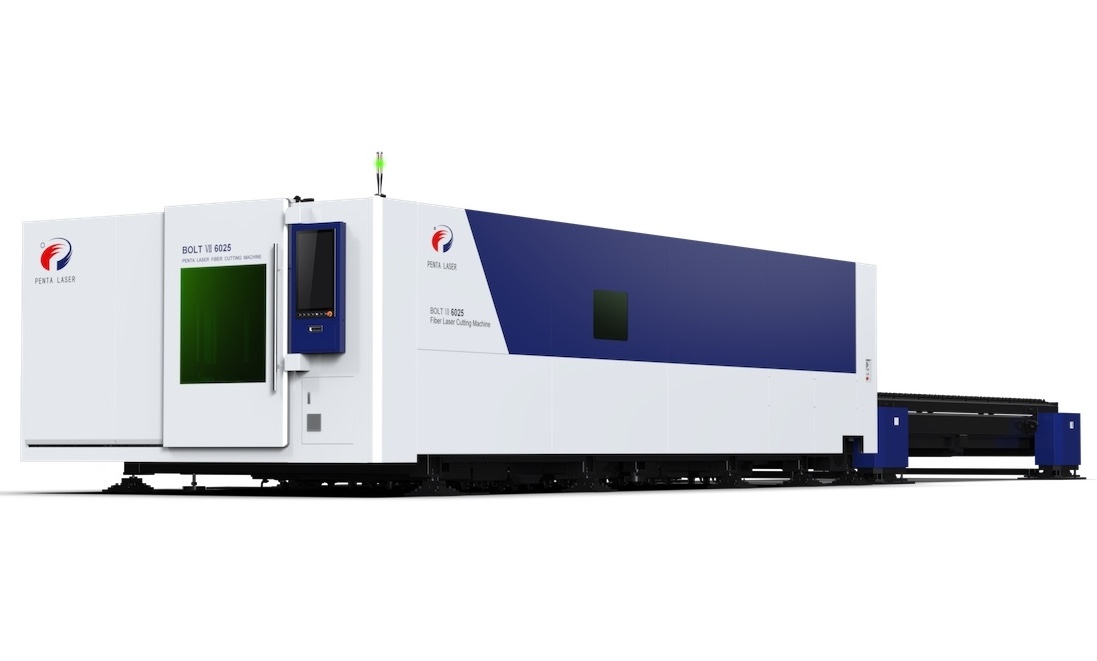

BOLT VII
BOLT VII идеально подходит для высокоскоростной обработки тонкого металла, а также для обработки тяжелых плит в машиностроительном производстве.
- Подробно

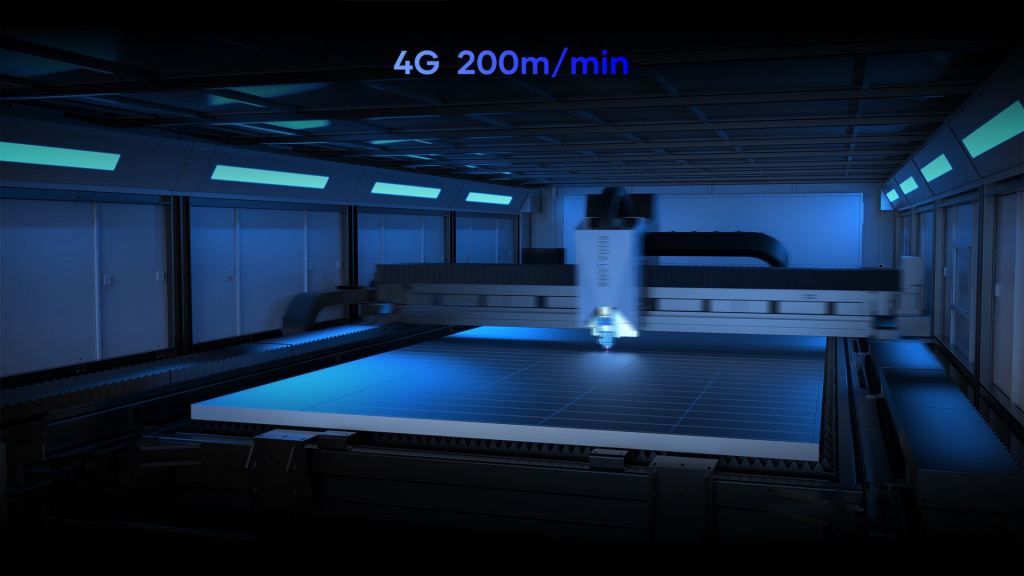

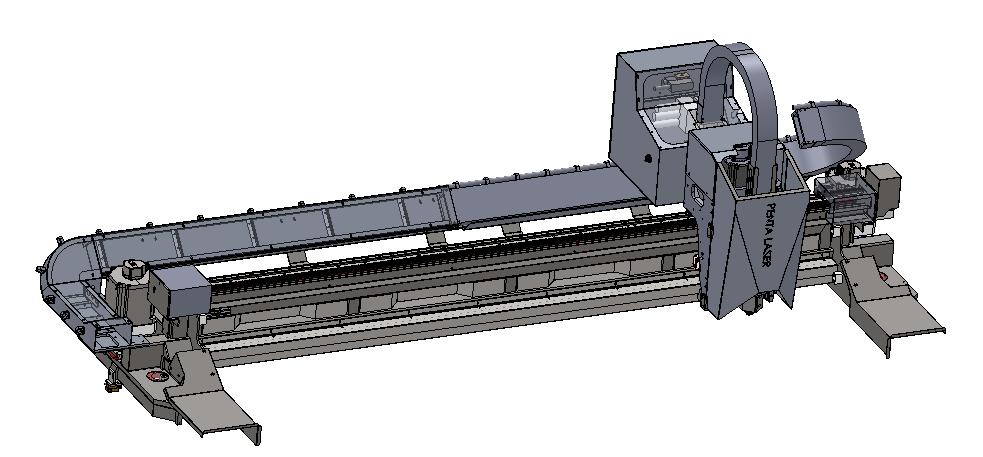

ЭКСТРЕМАЛЬНАЯ ДИНАМИКА
Высокопрочная поперечная балка и высокоточный процесс изготовления обеспечивают динамические характеристики, точность и стабильность станка во время работы. Максимальная скорость линейной оси может достигать 200 м/мин и ускорения 3G для машин с зоной 1500x3000 мм, а также 170 м/мин и ускорения - 2,8G для машин с рабочей зоной 2000x6000 мм соответственно.

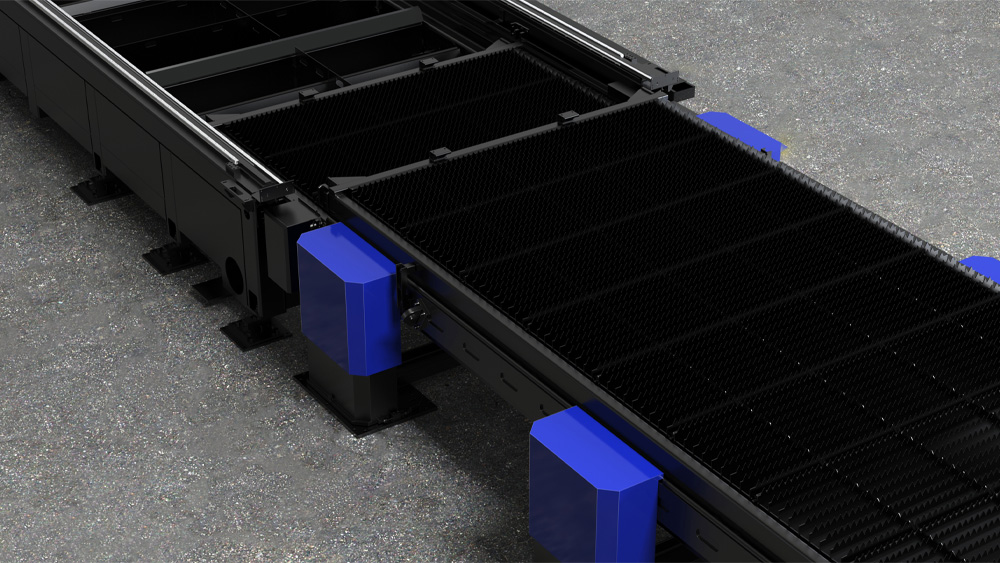

РАЗДЕЛЬНАЯ КОНСТРУКЦИЯ СТАНИНЫ
Концепция с независимых полых конструкций обеспечивает защиту от тепловых и ударных нагрузок. Такое решение гарантирует большую стабильность при работе на высоких скоростях и выкую ударную устойчивость без потери точности.

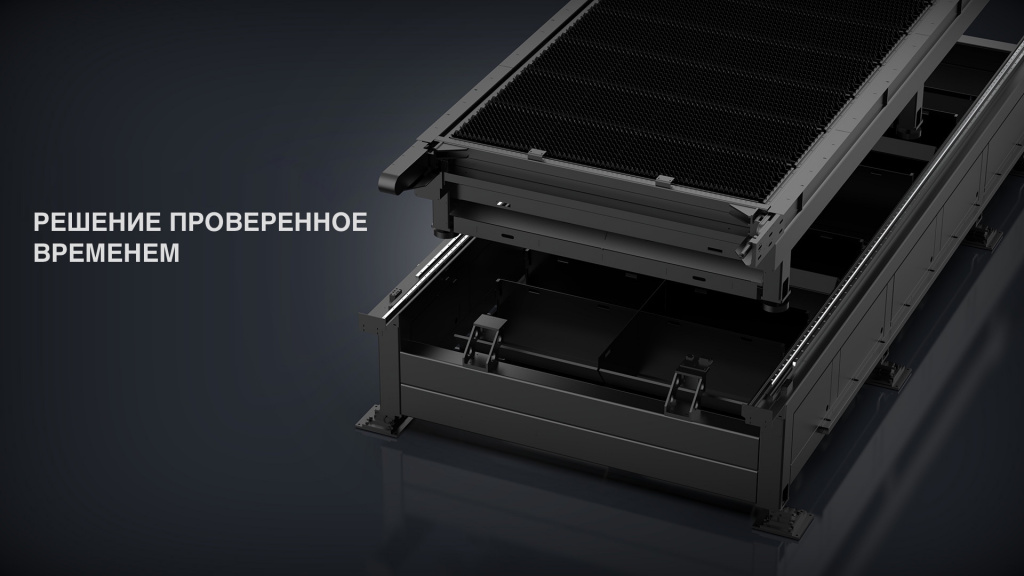

СТОЛ С ГИДРАВЛИЧЕСКИМ ПОДЪЕМНИКОМ
Прочная конструкция с высокой грузоподъемностью для толстых плит обеспечивает более высокую точность резки, когда стол перемещается в зону резки для обработки.

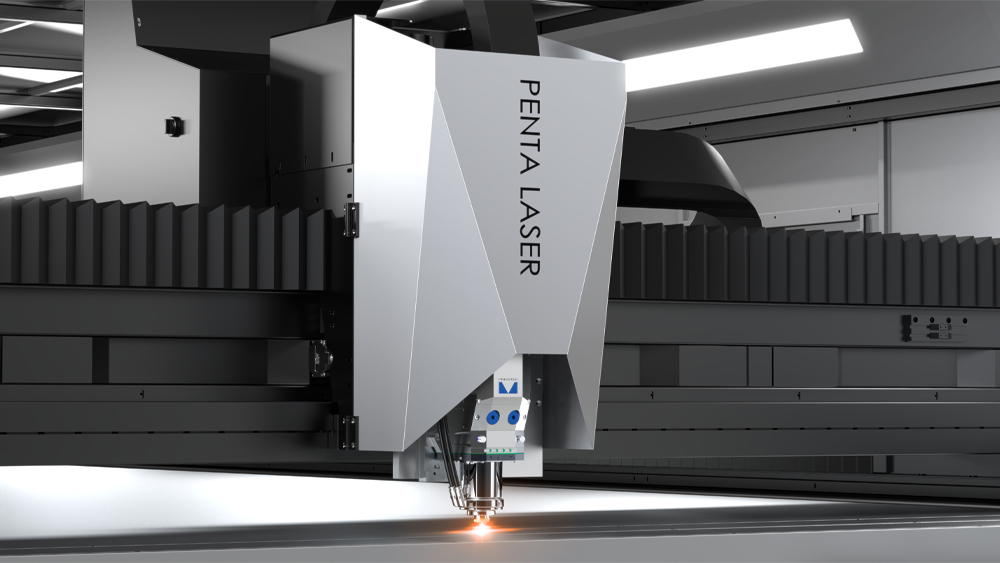

ФИРМЕННЫЕ РЕЖУЩИЕ ГОЛОВКИ PENTA
Фирменные головки Penta Laser с модернизированной электроникой управления и специальными сенсорами позволяют получить более быстрый отклик системы. Полная интеграция с программным интерфейсом Smart Manager и ЧПУ D.ELECTRON позволяет использовать ряд фирменных технологий EL.EN Group (Италия) для обеспечения более качественной и стабильной резки.
ЛУЧШАЯ ЗАЩИТА ОТ СТОЛКНОВЕНИЙ Отменная интеграция электронных сенсоров с фирменной системой ЧПУ позволила получить отклик менее 0,1 мс, а управляющее ПО определяет потенциально опасные контуры и использует алгоритмы превентивной защиты от столкновений.
ИНТЕРФЕЙС УПРАВЛЕНИЯ SMART MANAGER 6.0
Обновленный интерфейс предлагает множество решений для ускорения и упрощения вашей ежедневной работы по лазерному раскрою, всегда сохраняя качество инструмента и безопасность на максимальном уровне.
ФИРМЕННЫЙ КОНТРОЛЛЕР ЧПУ
Контроллер D.Electron Z32 (Италия) 3-го поколения с продвинутыми алгоритмами непрерывного контроля токов, положения и синхронизации осей портала, его динамики и траектории движения, просчитывает части программ и параметров резки на много шагов вперед, что обеспечивает высочайшее качество кромки даже при обработке сложных геометрических контуров на высоких скоростях. Для устранения влияния электрических помех в агрессивных условиях производства связь между аппаратными модулями осуществляется через оптоволоконную шину, гарантирующую надежную и стабильную передачу данных. Отклик 0,1 мс гарантирует лучшую реакцию системы защиты головки на рынке и стабильность динамики портала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | Значение |
|---|---|
| Мощность источника | 3 кВт - 60 кВт |
| Рабочая зона (ДхШ) |
до 13000 мм х 3000 мм |
| Макс. ускорение |
3,0 G для модели 3015 2,8 G для других моделей |
| Макс. скорость перемещений |
200 м/мин для модели 3015 170 м/мин для других моделей |
| Вес станка | 20500 кг |
| Точность повторного позиционирования |
±0,01 |
| Максимальная нагрузка на стол |
1400 кг |
| Загрузка/выгрузка | доступна как опция |
